Verzakking en vervorming worden gemeten met een combinatie van precisie-instrumenten zoals total stations, waterpastoestellen, inclinometers en automatische sensoren die continu data verzamelen over hoogteveranderingen en bewegingen in constructies. Deze meetmethoden, onderdeel van professioneel landmeten, maken het mogelijk om millimeternauwkeurige afwijkingen te detecteren voordat ze problematisch worden.
De keuze voor specifieke meetmethoden hangt af van het type project, de verwachte risico’s en de omgevingsfactoren. Bij grootschalige bouwprojecten combineren we vaak meerdere technieken om een compleet beeld te krijgen van het gedrag van de bodem en constructies. In dit artikel beantwoorden we de belangrijkste vragen over deformatiemetingen en monitoring tijdens bouwwerkzaamheden.
Welke meetmethoden worden gebruikt voor verzakking en vervorming?
De meest gebruikte meetmethoden voor verzakking en vervorming zijn precisiewaterpassing, trigonometrische hoogtemeting met total stations, inclinometermetingen voor horizontale verplaatsingen en satellietgebaseerde technieken zoals GNSS voor absolute positionering. Elk instrument heeft specifieke toepassingen afhankelijk van de vereiste nauwkeurigheid en projectomstandigheden.
Bij bouwmaatvoering kiezen we de meetmethode op basis van verschillende factoren. Precisiewaterpassing blijft de gouden standaard voor hoogtemetingen met een nauwkeurigheid tot 0,1 millimeter. Deze methode is bijzonder geschikt voor het monitoren van funderingen en vloeren tijdens heiwerkzaamheden of ontgravingen.

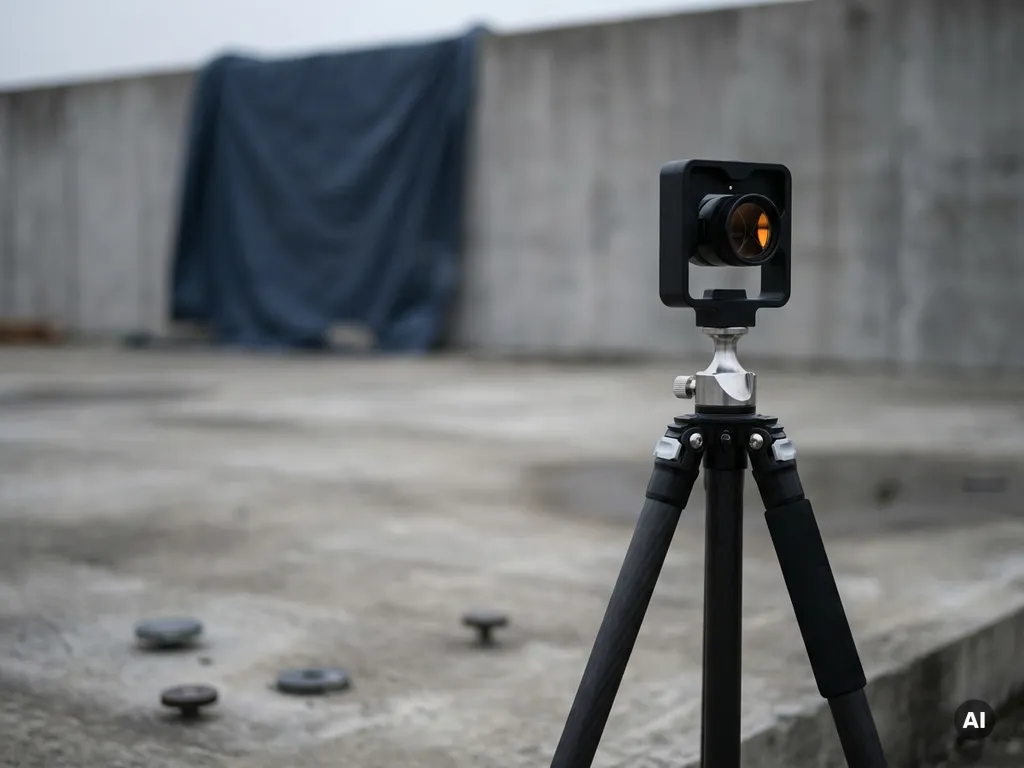

Total stations bieden de mogelijkheid om zowel horizontale als verticale verplaatsingen te meten. Met moderne robotgestuurde instrumenten kunnen we meetpunten automatisch en herhaaldelijk inmeten, wat de consistentie van metingen verhoogt. Voor projecten waar toegankelijkheid een uitdaging vormt, zetten we 3D-scanning in om grote oppervlakken in één keer vast te leggen.
Geotechnische instrumentatie zoals extensometers en peilbuizen vullen de geodetische metingen aan. Extensometers meten de vervorming van de bodem op verschillende dieptes, terwijl peilbuizen de grondwaterstand monitoren die direct invloed heeft op zettingsgedrag.
Hoe werken automatische monitoringsystemen op de bouwplaats?
Automatische monitoringsystemen werken door sensoren en meetinstrumenten te koppelen aan een centrale dataverwerker die op vooraf ingestelde intervallen metingen uitvoert, de data analyseert en bij overschrijding van drempelwaarden direct alarmeringen verstuurt naar projectverantwoordelijken. Dit proces verloopt volledig geautomatiseerd zonder menselijke tussenkomst.
Het hart van een automatisch monitoringsysteem bestaat uit drie componenten: de meetinstrumenten, de communicatie-infrastructuur en de verwerkingssoftware. Robotgestuurde total stations kunnen geprogrammeerd worden om elk uur, elke dag of op elk gewenst interval dezelfde meetpunten in te meten. De gemeten waarden worden via mobiele netwerken of wifi naar een centrale server gestuurd.
De verwerkingssoftware vergelijkt elke nieuwe meting met de nulmeting en berekent de opgetreden verplaatsingen. Wanneer een meetpunt een vooraf gedefinieerde grenswaarde nadert of overschrijdt, genereert het systeem automatisch een melding. Dit kunnen e-mails, sms-berichten of pushnotificaties zijn, afhankelijk van de urgentie.
Moderne systemen bieden daarnaast dashboards waar projectteams real-time de status van alle meetpunten kunnen volgen. Grafieken tonen het verloop van verplaatsingen over tijd, waardoor trends zichtbaar worden voordat kritieke waarden worden bereikt. Deze proactieve benadering voorkomt dat kleine bewegingen uitgroeien tot grote problemen.
Wat is het verschil tussen absolute en relatieve metingen?
Absolute metingen bepalen de exacte positie van een punt ten opzichte van een vast coördinatenstelsel zoals het Rijksdriehoekstelsel of NAP, terwijl relatieve metingen de verplaatsing van een punt meten ten opzichte van een ander punt in de directe omgeving. Beide methoden hebben eigen toepassingen en beperkingen binnen deformatiemonitoring.
Bij absolute metingen is een stabiel referentiepunt buiten het invloedsgebied van de werkzaamheden essentieel. Dit referentiepunt, vaak een ondergronds verankerde meetbout of een punt op grote afstand, wordt verondersteld niet te bewegen. Alle metingen worden uitgedrukt in landelijke coördinaten en hoogtes, waardoor ze vergelijkbaar zijn met eerdere en toekomstige metingen.
Relatieve metingen vergelijken punten onderling zonder directe koppeling aan een landelijk stelsel. Dit is praktisch wanneer we geïnteresseerd zijn in de onderlinge vervorming van een constructie, bijvoorbeeld de doorbuiging van een balk of de scheefstand van een muur. De nauwkeurigheid van relatieve metingen is vaak hoger omdat systematische fouten die alle punten gelijkmatig beïnvloeden wegvallen.
In de praktijk combineren we beide benaderingen. Absolute metingen geven het totaalbeeld van zettingen ten opzichte van een vast referentiekader, terwijl relatieve metingen gedetailleerde informatie verschaffen over lokale vervormingen. Voor landmeten bij bouwprojecten is deze combinatie onmisbaar om zowel de veiligheid van omliggende bebouwing als de kwaliteit van de nieuwe constructie te waarborgen.
Wanneer is continue monitoring noodzakelijk?
Continue monitoring is noodzakelijk bij werkzaamheden met verhoogd risico op snelle of onvoorspelbare grondverplaatsingen, zoals diepwandconstructies, bouwputten nabij bestaande bebouwing, tunnelboringen en werkzaamheden in slappe bodems. Ook bij historische panden, kritieke infrastructuur en projecten met strenge vergunningseisen is permanente bewaking vereist.
De noodzaak voor continue monitoring wordt bepaald door een risicoanalyse waarin we de gevoeligheid van de omgeving, de aard van de werkzaamheden en de mogelijke gevolgen van schade afwegen. Bij sloopwerkzaamheden naast monumentale panden of bij het aanleggen van diepe kelders in binnenstedelijk gebied is het risico op schade aan derden aanzienlijk.
Vergunningverlenende instanties stellen steeds vaker continue monitoring als eis. Gemeenten en omgevingsdiensten willen zekerheid dat bouwactiviteiten geen onacceptabele invloed hebben op de omgeving. Een automatisch monitoringsysteem biedt die zekerheid en creëert tegelijkertijd een objectieve registratie die bij eventuele claims als bewijsmateriaal dient.
Daarnaast is continue monitoring waardevol bij projecten met een lange doorlooptijd. Seizoensinvloeden, grondwaterfluctuaties en cumulatieve effecten van meerdere bouwfasen worden zichtbaar in langetermijndata. Deze inzichten helpen bij het bijsturen van werkzaamheden en het optimaliseren van bouwmethoden.
Welke sensoren worden ingezet bij deformatiemetingen?
Bij deformatiemetingen worden inclinometers voor horizontale bodemverplaatsingen, extensometers voor verticale zettingen op verschillende dieptes, tiltmeters voor hellingsveranderingen van constructies, crackmeters voor scheurwijdtemonitoring en trillingssensoren voor dynamische belastingen ingezet. De sensorkeuze hangt af van het specifieke risico dat gemonitord moet worden.
Sensoren voor bodemverplaatsingen
Inclinometers meten horizontale verplaatsingen van de bodem over de diepte. Een inclinometerbuis wordt verticaal in de grond geplaatst, waarna een meetinstrument door de buis wordt geleid. Afwijkingen van de verticaal worden geregistreerd en vertaald naar verplaatsingsprofielen. Deze techniek is onmisbaar bij damwandconstructies en taluds.
Extensometers registreren de samendrukking of uitzetting van bodemlagen. Door meetpunten op verschillende dieptes te verankeren, kunnen we bepalen welke bodemlaag het meest samengedrukt wordt. Dit is cruciale informatie voor geotechnisch ingenieurs die de stabiliteit van funderingen beoordelen.
Sensoren voor constructiemonitoring
Tiltmeters meten de hellingsverandering van muren, kolommen of andere constructie-elementen. Een verandering van enkele tienden van een graad kan wijzen op onderliggende grondverplaatsingen. Moderne digitale tiltmeters leveren continue data met een resolutie van honderdsten van graden.
Crackmeters worden over bestaande scheuren geplaatst om de scheurwijdte te monitoren. Wanneer een scheur groeit, registreert de sensor dit als een verandering in afstand tussen de twee meetpunten. Deze informatie is essentieel bij het beoordelen of schade het gevolg is van bouwwerkzaamheden of van andere oorzaken zoals temperatuurwisselingen.
Hoe worden meetresultaten geïnterpreteerd en gerapporteerd?
Meetresultaten worden geïnterpreteerd door ze te vergelijken met vooraf vastgestelde grenswaarden uit het monitoringsplan, waarbij onderscheid wordt gemaakt tussen signaalwaarden voor verhoogde aandacht, actiewaarden voor directe maatregelen en alarmwaarden voor stillegging van werkzaamheden. Rapportages bevatten grafieken, trendanalyses en aanbevelingen voor vervolgacties.
De interpretatie begint met datavalidatie. Meetwaarden worden gecontroleerd op uitschieters die kunnen duiden op meetfouten, instrumentstoringen of daadwerkelijke gebeurtenissen. Ervaren meetspecialisten herkennen het verschil tussen een meettechnische anomalie en een werkelijke verplaatsing.
Na validatie worden de resultaten gepresenteerd in overzichtelijke grafieken die het verloop van verplaatsingen over tijd tonen. Trendlijnen maken duidelijk of een beweging stabiliseert, versnelt of afneemt. Deze visuele presentatie maakt complexe data toegankelijk voor alle projectbetrokkenen, van uitvoerders tot opdrachtgevers.
Periodieke rapportages vatten de meetresultaten samen en plaatsen ze in context. We beschrijven welke werkzaamheden hebben plaatsgevonden, welke verplaatsingen zijn gemeten en hoe deze zich verhouden tot de verwachtingen. Bij overschrijding van grenswaarden bevat het rapport een analyse van mogelijke oorzaken en aanbevelingen voor mitigerende maatregelen.
Hoe LBA helpt met deformatiemonitoring
Wij combineren jarenlange ervaring in geodesie en bouwmaatvoering met moderne meettechnologie om betrouwbare deformatiemonitoring te leveren. Onze integrale aanpak zorgt ervoor dat meetdata direct aansluiten bij de behoeften van het projectteam.
Onze dienstverlening omvat:
- Opstellen van monitoringsplannen afgestemd op projectrisico’s en vergunningseisen
- Uitvoeren van nulmetingen en periodieke controlemetingen met gecertificeerde instrumenten
- Installatie en beheer van automatische monitoringsystemen met real-time alarmeringen
- Interpretatie van meetdata en rapportage aan alle projectstakeholders
- Advisering over maatregelen bij overschrijding van grenswaarden
Met specialisten verspreid door heel Nederland kunnen we snel schakelen en reiskosten beperken. Of het nu gaat om een binnenstedelijke bouwput of een grootschalig infrastructuurproject, wij bieden de zekerheid die u nodig heeft. Neem contact met ons op om te bespreken hoe we uw project kunnen ondersteunen met professionele deformatiemonitoring.
Veelgestelde vragen
Hoe vaak moeten meetpunten worden gecontroleerd tijdens een bouwproject?
De meetfrequentie hangt af van de risicofase van het project. Tijdens kritieke werkzaamheden zoals ontgravingen of heiwerkzaamheden adviseren we dagelijkse of continue metingen. In stabielere fases kan wekelijkse of maandelijkse monitoring volstaan. Het monitoringsplan definieert deze frequenties op basis van de risicoanalyse en vergunningseisen.
Wat moet ik doen als een grenswaarde wordt overschreden?
Bij overschrijding van een signaalwaarde verhoogt u de meetfrequentie en informeert u de projectleiding. Bij een actiewaarde moeten directe maatregelen worden genomen, zoals het aanpassen van de werkmethode of het tijdelijk stoppen van specifieke activiteiten. Bij een alarmwaarde worden alle werkzaamheden stilgelegd totdat de situatie is geanalyseerd en veilig bevonden.
Kunnen weersinvloeden de meetresultaten beïnvloeden?
Ja, temperatuurschommelingen kunnen constructies laten uitzetten of krimpen, wat meetbare verplaatsingen veroorzaakt. Neerslag en droogte beïnvloeden de grondwaterstand en daarmee het zettingsgedrag. Ervaren meetspecialisten houden rekening met deze factoren bij de interpretatie en filteren seizoensgebonden effecten uit de data om werkelijke deformaties te identificeren.
Hoeveel meetpunten heb ik nodig voor mijn project?
Het aantal meetpunten hangt af van de projectomvang, de complexiteit van de constructies en de gevoeligheid van de omgeving. Als vuistregel geldt minimaal drie meetpunten per te monitoren object voor betrouwbare resultaten. Bij omliggende bebouwing adviseren we meetpunten op hoeken en bij kwetsbare elementen zoals erkers of aanbouwen. Een specialist kan een optimale meetpuntconfiguratie opstellen.
Wat kost deformatiemonitoring en wie betaalt dit?
De kosten variëren van enkele duizenden euro’s voor eenvoudige periodieke metingen tot tienduizenden euro’s voor uitgebreide automatische systemen bij complexe projecten. Doorgaans draagt de aannemer of opdrachtgever deze kosten als onderdeel van het bouwbudget. De investering weegt ruimschoots op tegen potentiële schadekosten en juridische claims bij onvoorziene verzakkingen.
Hoe lang blijven meetgegevens bewaard en zijn ze juridisch bruikbaar?
Meetgegevens worden doorgaans minimaal tien jaar bewaard, conform de wettelijke verjaringstermijn voor bouwschade. Alle metingen worden gedocumenteerd met tijdstempels, instrumentgegevens en kalibratiecertificaten. Deze objectieve registratie is juridisch bruikbaar als bewijsmateriaal bij eventuele schadeclaims of geschillen over de oorzaak van schade.
Kan ik bestaande monitoringgegevens gebruiken voor toekomstige bouwfases?
Absoluut, historische meetdata zijn waardevol voor vervolgprojecten. De eindmeting van een afgeronde fase kan dienen als nulmeting voor de volgende fase. Langetermijndata geven inzicht in het natuurlijke zettingsgedrag van de bodem en constructies, wat helpt bij het opstellen van realistische grenswaarden voor toekomstige werkzaamheden.
